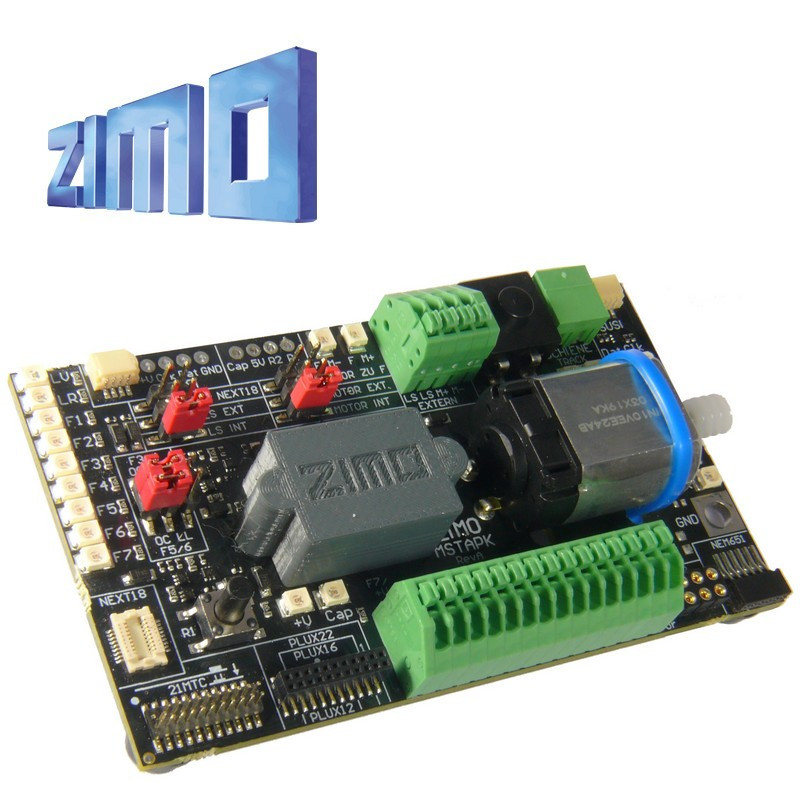

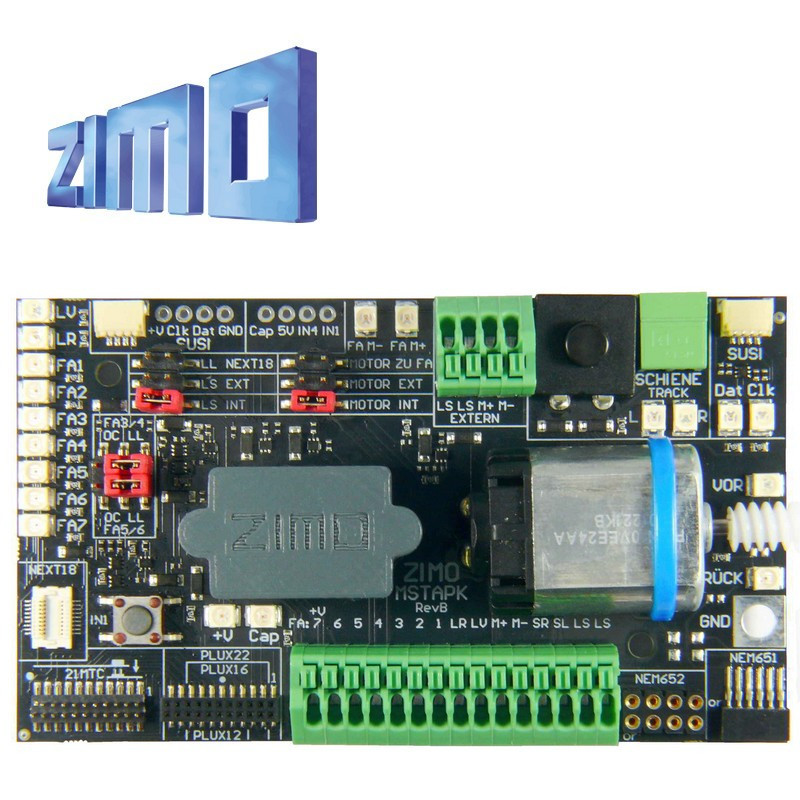

Test und Anschlussplatine für „kleine“ Decoder ZIMO MSTAPK2

Die ZIMO Decoder-Test-und-Anschlussplatinen MSTAPx bzw. MXTAPx werden meist zusammen mit dem Decoder-Update-und-Sound-Lade-Gerät MXULFA verwendet, daneben auch mit ZIMO Basisgeräten (MX10 oder ältere ZIMO Digitalsystemen) oder mit Fremdsystemen. Sie dienen als Docking-Station für Decoder - ob mit Schnittstellen oder Drähten – um diese mit einer DCC Zentrale oder dem ZIMO MXULFA zu verbinden. Dadurch können Decoder auf ihre Funktionen getestet oder deren Software upgedatet, sowie ein Soundprojekt geladen werden. Um Tests durchzuführen sind alle Komponenten eines Modellfahrzeugs (s.u.) vorhanden.

Grundlegende Merkmale

• Träger der (fahrzeugseitigen) Gegenstecker für Schnittstellen, die es bei ZIMO Decodern gibt, also PluX12, -16, -22, Next-18, 21MTC, NEM651, NEM652 (alle NMRA bzw. VHDM genormt), sowie der ZIMO-proprietären (tlw. ESU-ähnlichen) Großbahnschnittstellen von MX696, MX697, MX699, MS950, MS955, MS990... (jeweils die Ausführungen mit Stiftleisten).

  Es gibt verschiedene Ausführungen der MSTAPx bzw. MXTAPx Platinen (s.u.), die sich im Wesentlichen durch die Auswahl der vorhandenen Schnittstellen (für kleine oder große Decoder, oder beides) unterscheiden.

• Verbindung zu MXULFA oder zu ZIMO Basisgeräten, bzw. anderen Digitalzentralen, zur Versorgung mit „Digitalstrom“ über die Doppelklemme „Schiene“ und gegebenenfalls über SUSI-Stecker und SUSI-Kabel (zum schnellen Sound-Laden).

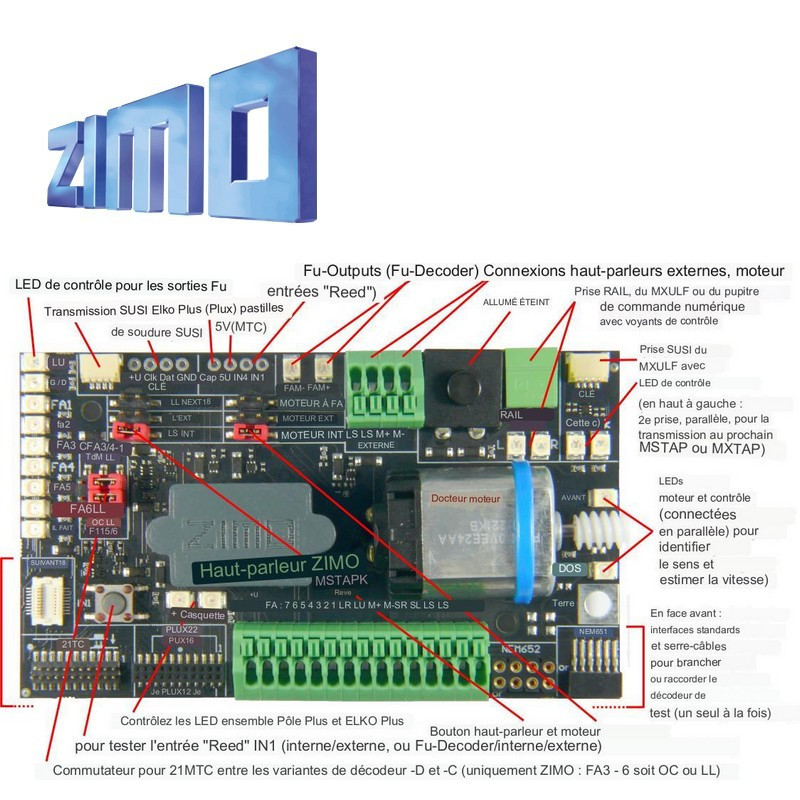

• Zum Testen der Decoder sind auf den MSTAPx- und MXTAPx-Platinen die typischen Verbraucher von Modellfahrzeugen vorhanden:
  Gleichstrom-Motor, 1 (MSTAPK) bzw. 2 (MSTAPG, für „Stereo“-Decoder) Lautsprecher zu je 1 Watt, Anschlüsse für alternative Motoren und Lautsprecher,
  bis zu 20 LEDs für Funktionsausgänge, Ventilator-Ausgänge, Servo-Steuerleitungen und Taster zum Testen von Eingängen.

MSTAP vs MXTAP

Die MXTAPx Platinen wurden zusammen mit den MX-Decodern entwickelt, die MSTAPx Platinen hingegen in Zusammenhang mit den MS-Sound-Decodern (auch für MN-Nicht-Sound-Decoder), um deren Möglichkeiten voll zu unterstützen (daher z.B. zwei Lautsprecher für Großbahn-Decoder, Schnittstellen für die neuen Spur-0 Decoder, PluX-26 Decoder u.v.a.).

MSTAPx und MXTAPx sind in vielen Belangen trotzdem ähnlich. Die neuen MSTAPx Test- und Anschlussplatinen sind praktisch universell und sowohl für MS- als auch für fast alle "kleinen" MX-Decoder einsetzbar (ausgenommen MX634C/D, MX644C/D). Nur MX-Großbahn-Decoder sind nicht kompatibel!
Ein Unterschied zwischen MSTAPx und MXTAPx liegt in der 21MTC-Schnittstelle. Sie wurde für MSTAP an die 2016 beschlossenen VHDM-Norm (Railcommunity) angepasst, wodurch sich die Belegung der Pins teilweise geändert hat: Dies betrifft allerdings nur Funktionsausgänge ab FA5 (führt zu falscher oder fehlender LED-Anzeige). Für  einen vollumfänglich funktionierenden MX634C/D oder MX644C/D braucht man somit ein MXTAPx;  für einen MS440C/D oder kommende, kleine MS- und MN-Decoder ist ein MSTAPK nötig.
Ein weiterer Unterschied zwischen MSTAPx und MXTAPx ist auch die Produkteinteilung: Für die MX-Welt hat es mit MXTAPV eine Version für sämtliche Schnittstellen gegeben, während es in der MS- und MN-Welt mit MSTAPK und MSTAPG getrennte Test- und Anschlussplatinen für kleine (K) und große (G) Decoder gibt.
