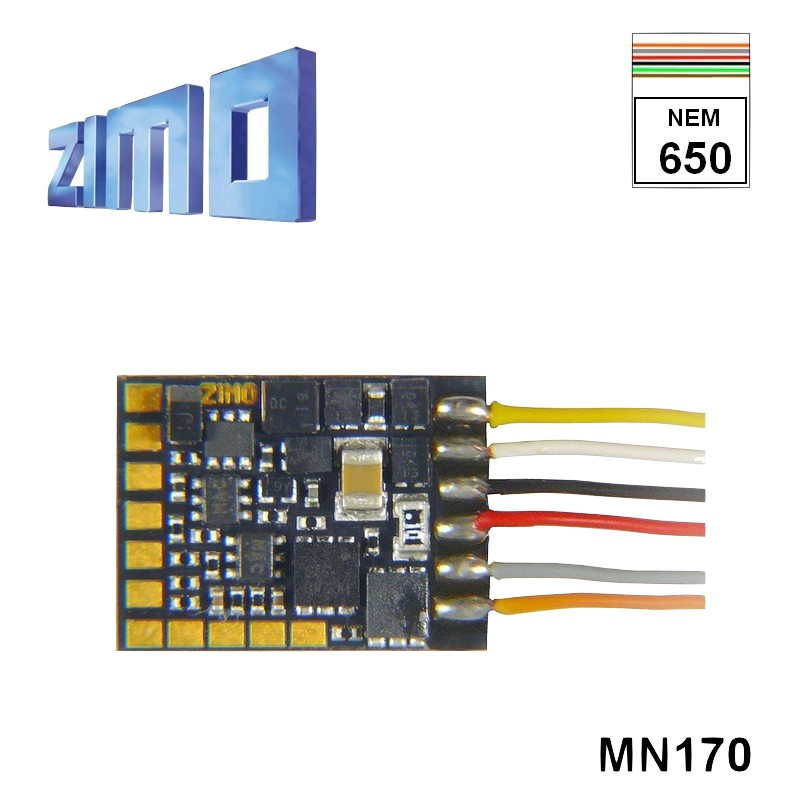

Décodeur miniature Zimo MN170 DCC 6 fonctions fils nus MN170

Informations générales sur les décodeurs MN :

Les décodeurs non sonores ZIMO correspondent technologiquement aux décodeurs sonores MS. Les deux classes de produits sont équipées de microcontrôleurs identiques et en grande partie des mêmes composants pour l'électronique de puissance (étages de sortie du moteur, etc.) et, bien entendu, le logiciel a été développé (ou perfectionné) en commun dans une large mesure.
Ces similitudes se traduisent, entre autres, par le même comportement de conduite, le même mappage, les mêmes capacités de script et une organisation de projet similaire, avec d'une part des projets sonores pour les décodeurs sonores et d'autre part des projets (sans son) pour les décodeurs non sonores, qui contiennent à la fois des données de configuration (c'est-à-dire essentiellement des listes de CV) et des données d'interface utilisateur graphique (GUI).

Les décodeurs câblés (également les types ...R et ...F) sont livrés gratuitement avec un condensateur électrolytique de 680 à 1000 µF.
Celui-ci sert à tester la connexion de l'accumulateur d'énergie ; à cette capacité, l'effet est déjà perceptible. Pour une utilisation réelle, il est recommandé d'utiliser des capacités beaucoup plus importantes, par exemple des blocs Goldcap (MGOBLOCK, GOLMLANG...).

Données techniques :

PROTECTIONS :
- par rapport aux décodeurs MX nouvelle protection contre les courts-circuits et contre les surintensités (coupe-circuit intégré en cas de surintensité).
- détecteur de température intégré : extinction du moteur au-delà de 100°C. Retour à la normale quand la température revient à 20°.

FONCTIONNALITÉS :
- adressage de 1 à 10239
- mode de détection automatique de l'analogique commutable
- 14/28/128 crans de vitesse
- courbe de vitesse en 3 ou 28 points (applicable à l'analogique)
- exploitation possible en km/h ou mph
- FCEM ajustable avec réglage de la compensation de charge
-régulation motrice en 20 ou 40kHz, mais également en basse fréquence de 30 à 159Hz (pour les vieux moteurs)
- mode manoeuvre, mode freinage, inertie paramétrable
- gestion d'unité multiples avec gestion des fonctions communes
- freinage Lenz ABC, Marklin et Zimo HLU
- mapping étendu des fonctions
- nombreux effets lumineux (SAL, mode fanal/projecteur, intensité lumineuse réglable... )
- réglage de générateur de fumée type Seuthe en mode vapeur ou diesel et gestion de générateur de fumée à ventilateur intégré.
- gestion attelage automatique type Krois
- Interface SUSI/servomoteurs.

Le MN170 peut fournir un courant de 0,7 Ampère pour le moteur (avec un pic à 1,5) et 0,5 ampère pour les sorties (pic admissible à 1). Version avec 6 câbles (2x voie, 2x moteur, plus commun) 11 plots de soudure (6x FO, 2 SUSI, masse), il dispose de 6 fonctions (6 sur pads à souder), il est exploitable en DCC et en analogique courant continu (Compatible MM et analogique en courant alternatif, mais pas mfx).
Disponible également en version NEM652 (8 broches) ou NEM651 (6 broches).
Tous les décodeurs Zimo bénéficient de la fonctionnalité RailCom.
Tension maximum acceptée : 35 volts.
Dimensions du décodeur : 12 x 8,6 x 2,3mm

Garantie : 24 mois à compter de la date d'achat
Non pris en charge par la garantie : Utilisation, transformation ou modification du décodeur non prévue dans le mode d'emploi ZIMO (Manuel à télécharger en Français).
