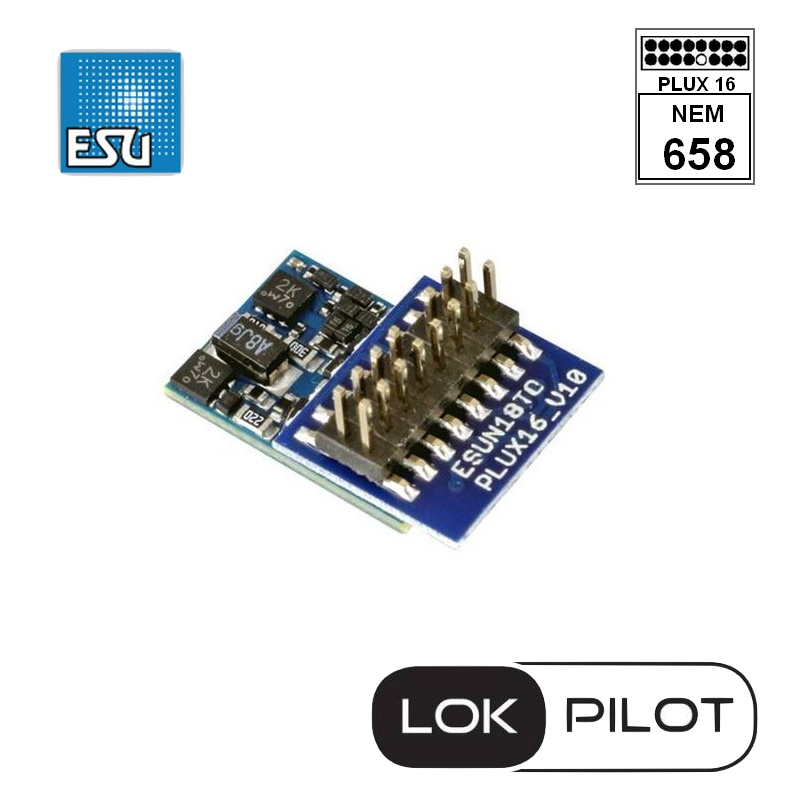

Décodeur LokPilot micro V5.0 DCC PluX16 ESU 59824

Données techniques :

Tension de fonctionnement : 5-27V
Mode DCC avec 14/28/128 crans de vitesse
Adresse locomotive 2 à 4 chiffres
Reconnaissance automatique du mode de fonctionnement
Fonctionne en version analogique courant continu uniquement
Accepte la programmation DCC uniquement
Accepte le tronçon de freinage DC, Roco
Accepte le mode de freinage Lenz ABC
Mode manoeuvre, temporisation démarrage/freinage commutable
Prêt pour RailCom
Intensité moteur admise en permanence 0,75A
Compensation de charge 5ème génération, protection contre les surcharges 20/40kHz
Nombre de sortie : 4
Intensité admise aux sorties de fonction : 150mA
Intensité totale des sorties : 280mA
Accepte le Power Pack en option
Dimensions : 8 x 7 x 2,9 mm
Garantie : 24 mois à compter de la date d'achat
Non pris en charge par la garantie : Utilisation, transformation ou modification du décodeur non prévue dans le mode d'emploi ESU (Version française à télécharger ou nous demander) comme par exemple souder un composant directement sur le décodeur, retirer la gaine de protection,etc...

Les + du LokPilot 5 Micro

Le LokPilot 5 micro DCC est le "jumeau" du LokPilot 5 micro. Avec seulement 8,0 mm x 7,0 mm et une épaisseur de seulement 2,4 mm (sur le condensateur: 2,9 mm), juste si petit qu'il peut également être logé dans de très petites locomotives de tailles nominales Z, N ou TT, il s'agit d'un décodeur DCC pur et ne peut pas être utilisé sur un circuit analogique AC. Ce manque de flexibilité est récompensé par un prix inférieur.

Les décodeurs micro DCC LokPilot 5 sont disponibles avec toutes les interfaces courantes. Les variantes avec interface Next18 ou PluX16 sont un peu plus grandes avec une surface de base de 13,0 mm x 9,2 mm, mais ont 2 sorties de fonction supplémentaires.

Les modes

Le micro DCC LokPilot 5 est un décodeur DCC de "pure race". Les pas de 14 à 128 vitesses sont aussi naturels que les adresses à 2 et 4 chiffres. Jusqu'à 32 fonctions peuvent être déclenchées. Grâce à Rail¬ComPlus®, les décodeurs se connectent automatiquement à un système DCC approprié.

Il maîtrise toutes les stations de commande de programmation DCC. Il existe des registres auxiliaires pour les systèmes DCC qui ne peuvent programmer que des CV de 1 à 255.

Le décodeur micro DCC LokPilot 5 reconnaît les sections de freinage Märklin® ainsi que les commandes ZIMO® HLU / ZACK ou le système Lenz® ABC. Un freinage avec des modules de freinage DCC ou avec une tension continue est également possible. Il s'arrête également avec une diode de frein Selectrix®. Un train navette automatique ABC permet de se déplacer automatiquement entre deux stations.

Le décodeur LokPilot 5 DCC peut être utilisé sur des trains DC analogiques. La vitesse maximale peut être réglée séparément.

Le décodeur bascule entre les modes de fonctionnement de manière entièrement automatique "à la volée".

Caractéristiques

ESU connait les attente des modéliset et  a conçu un décodeur pour que les locomotives soient aussi réalistes que possible. Par conséquent, le micro DCC LokPilot 5 est équipé d'un nombre incroyable de sorties de fonction. Les variantes avec faisceaux de câblage à 6 ou 8 broches offrent 4 sorties de fonction amplifiées, chacune avec un courant de sortie de 180 mA et deux sorties de niveau logique. Les versions avec interface Next18 ou PluX16 ont un total de 6 sorties amplifiées et deux sorties de niveau logique disponibles. Tous les effets d'éclairage importants sont disponibles. La luminosité de chaque sortie peut être réglée séparément. Le décodeur maîtrise la poussée et la traction automatiques lors du désaccouplement des raccords ROCO®, Krois® et Telex®.

Contrôle moteur

Le contrôle moteur du micro DCC LokPilot 5 a été fondamentalement amélioré à nouveau. Une fréquence d'horloge PWM réglable variable de 10 kHz à 50 kHz assure un fonctionnement super silencieux, en particulier avec les moteurs à cloche. Le «bourdonnement» typique appartient au passé. Le contrôle de charge a maintenant jusqu'à 10 CV qui peuvent être ajustés pour les cas difficiles. La fonction unique "Autotune" permet l'étalonnage automatique du décodeur au moteur. Le décodeur LokPilot 5 DCC fournit jusqu'à 0,75 A de courant moteur. Assez de jus pour la plupart des moteurs même anciens.

sécurité

Un PowerPack permettant de contourner les pistes sales peut être installé sur le LokPilot 5 micro.

Protection

Bien entendu, la sortie moteur et les sorties fonction sont protégées contre les surcharges. Nous voulons que vous profitiez de votre décodeur aussi longtemps que possible.
