Portique de manutention de 10 tonnes HO Haxo Modèle HM45002

Le modèle réel :

Indispensable dans votre cour de gare marchandise, ce portique est utilisable depuis la période des réseaux Ep II que jusqu'à aujourd'hui Ep V en passant bien sûr par la grande époque des années 50/60 (Ep III) et 70 (Ep IV).

Ce portique roulant, pouvant donc se déplacer en suivant un chemin de roulement, permet de manutentionner des containers mais aussi bien d'autres choses, comme des engins agricoles et autres marchandises encombrantes. Enfin bref, tout ce qu'il faut pour décharger un wagon vers un camion et vice et versa.
Un élément visible dans toutes les régions de France. Il côtoie bien souvent au moins une grue Griffet (voire plusieurs suivant la taille de la gare marchandise) qui permet de déplacer les containers sur une aire d'attente.

Le modèle réduit :

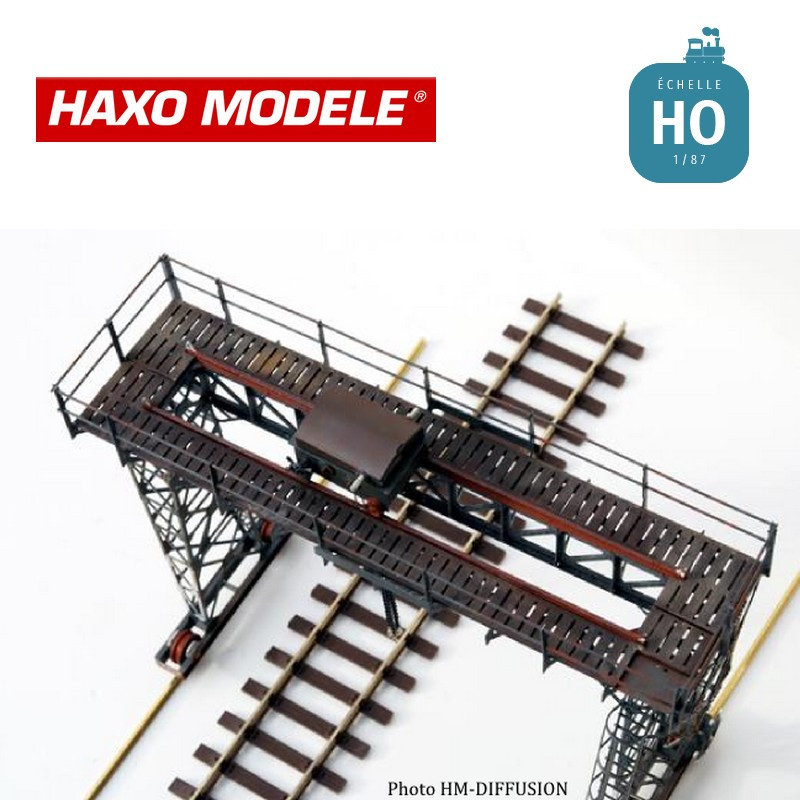

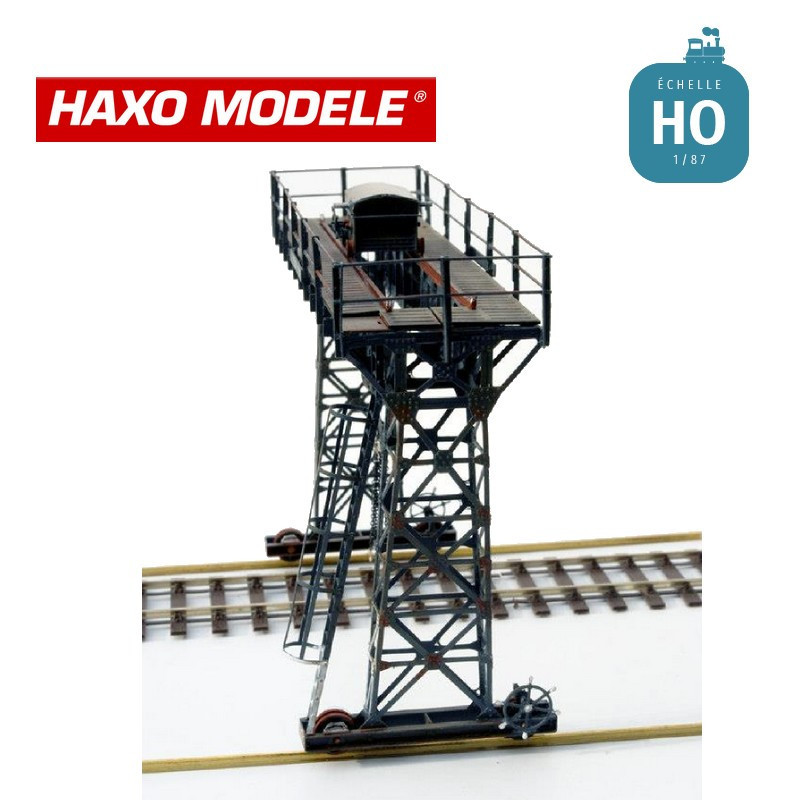

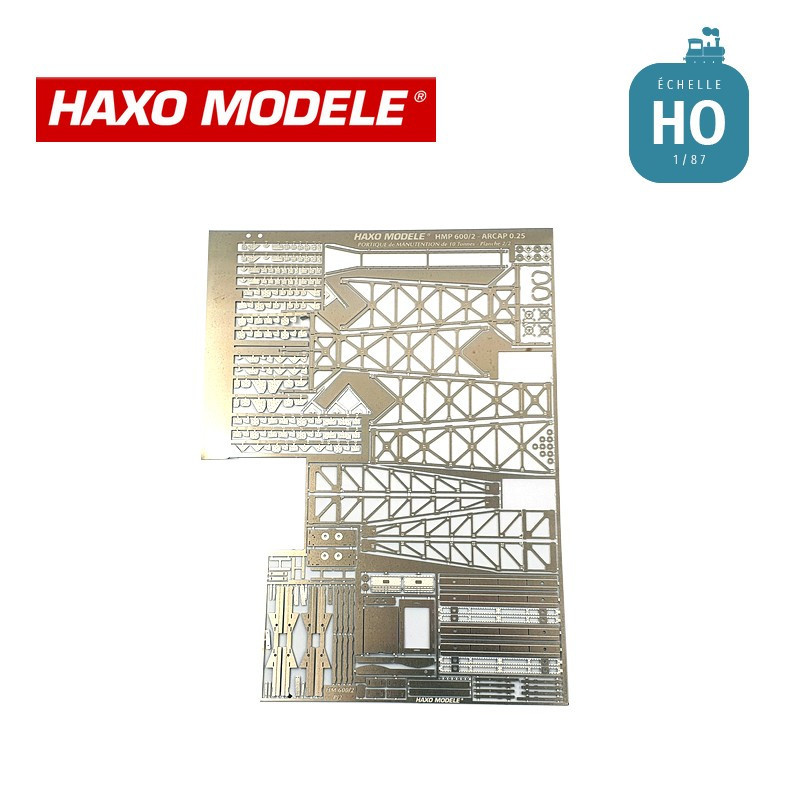

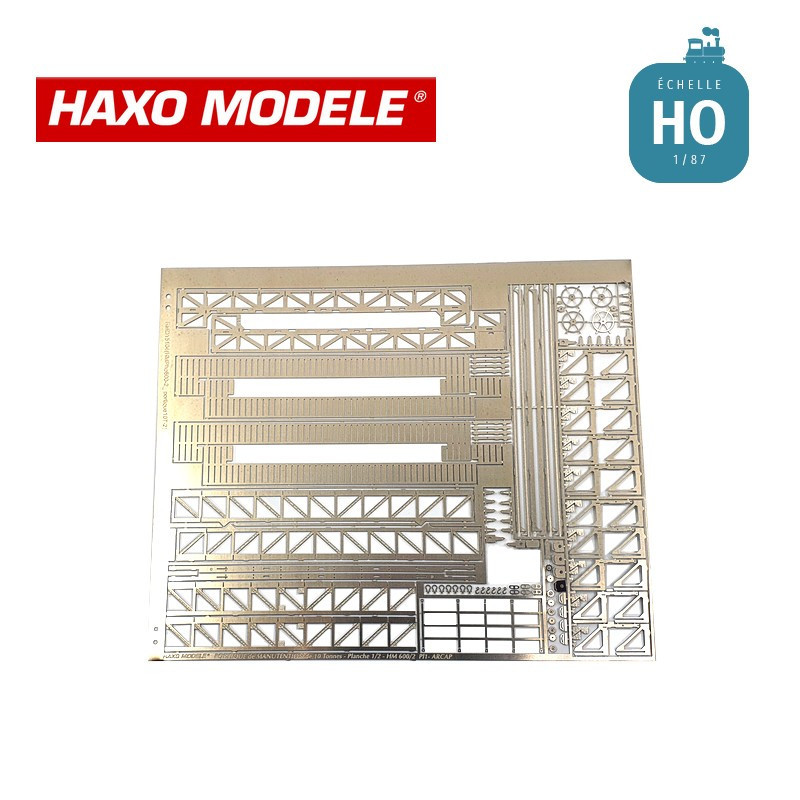

Le modèle est entièrement en photogravure arcap.
Une notice très complète avec photos et texte vous explique pas à pas le montage et Haxo Modèle vous donne ses «trucs et astuces» pour vous faciliter l'assemblage.
La construction de ce modèle reste donc accessible à tout amateur un peu soigneux. Il n'y a aucune difficulté, ni de piège. Juste de la patience.

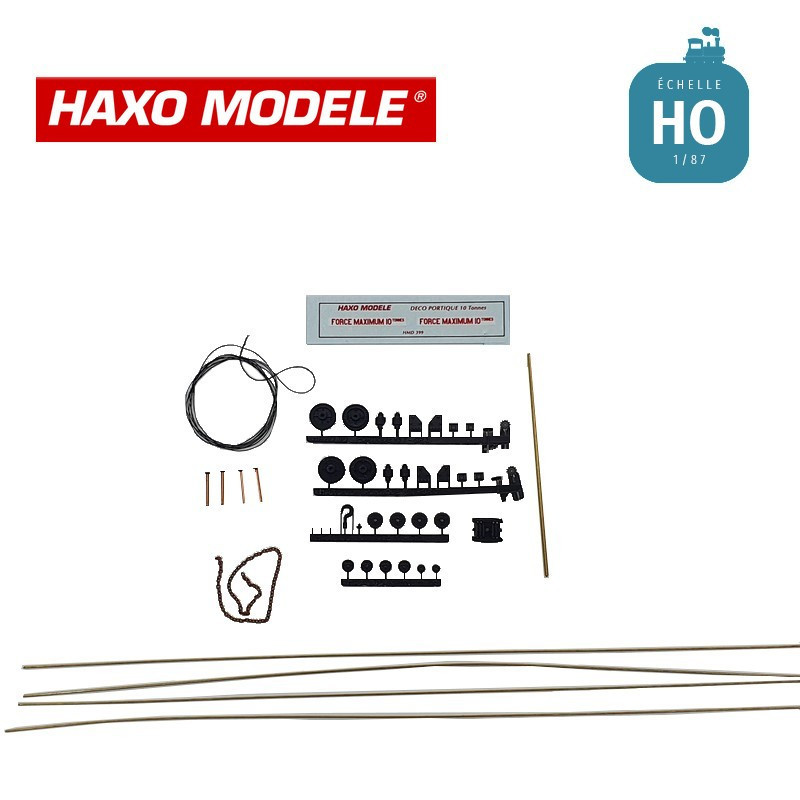

Le modèle est livré avec le câble, la chaîne, les axes de roulement et les inscriptions en décalcomanie.
Les rails de roulement à poser sur le sol ne sont pas fournis car leur longueur dépend de la place disponible dans votre cour. Utilisez des profilés provenant de voie HO.

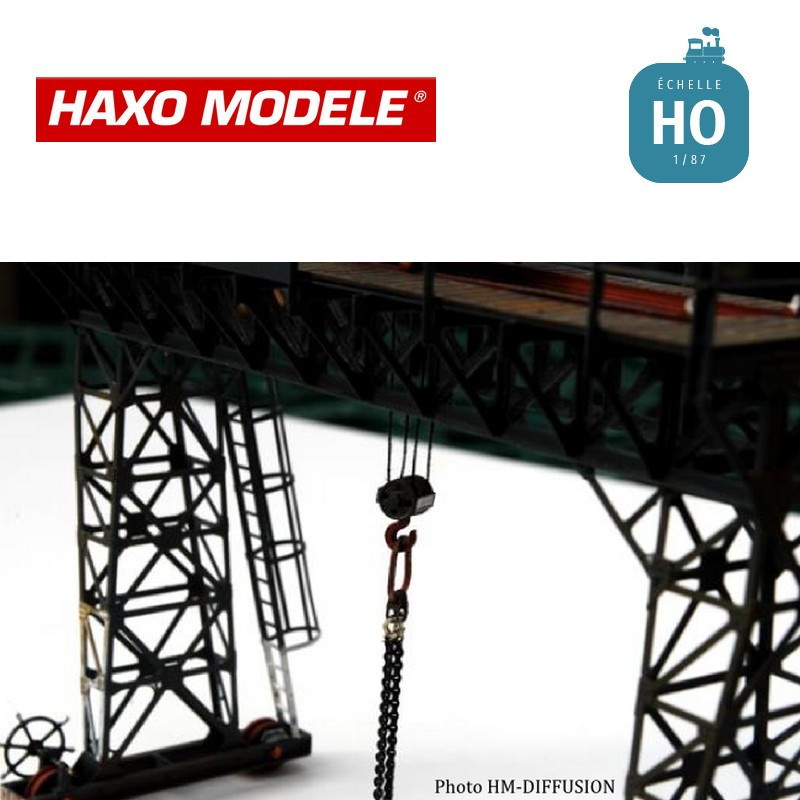

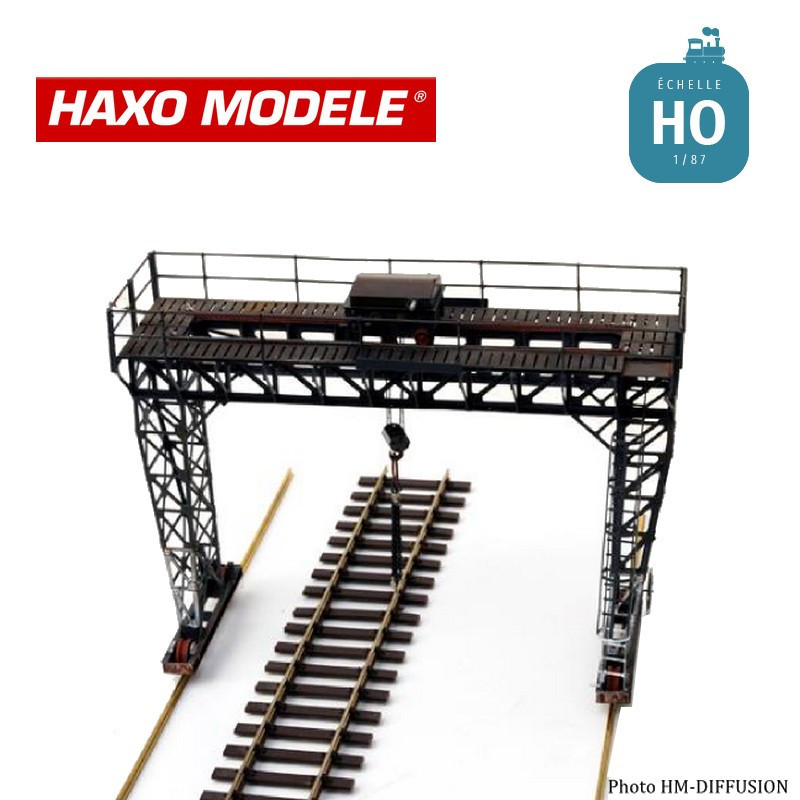

D'origine le portique est livré avec crochets et chaînes de manutention comme sur la photo. Vous pouvez aussi acquérir séparément le véritable palan de 10 tonnes, ref HM45003. Pour ceux qui désirent détailler des fabrications personnelles de grue ou portique vous pouvez acquérir séparément le gros crochet de manutention et ses accessoires. Le modèle peut être fonctionnel manuellement et les plus bricoleurs trouveront bien le moyen de le motoriser.

Quelques dimensions pour vérifier la place disponible sur votre réseau, une place raisonnable :

Longueur du pont : 124 mm
Largeur du pont : 36 mm
Hauteur totale : 93 mm
Entraxe des galets de roulement : 100,50 mm
Distance (à l'intérieur du portique) entre les chariots de roulement : 94 mm
Distance (à l'extérieur du portique) entre les chariots de roulement : 109 mm.
