Moteur d'aiguille MP10 MTB

• Dimensions d'installations identiques au moteur Tortoise
• Mouvement lent, force d'avance plus élevée
• Entraînement universel, remplaçant les types électromagnétique et ceux avec moteur
• 4 réglages de plage de course 3,5, 6, 9,5 et 12,5 mm
• Double contact inverseur intégré

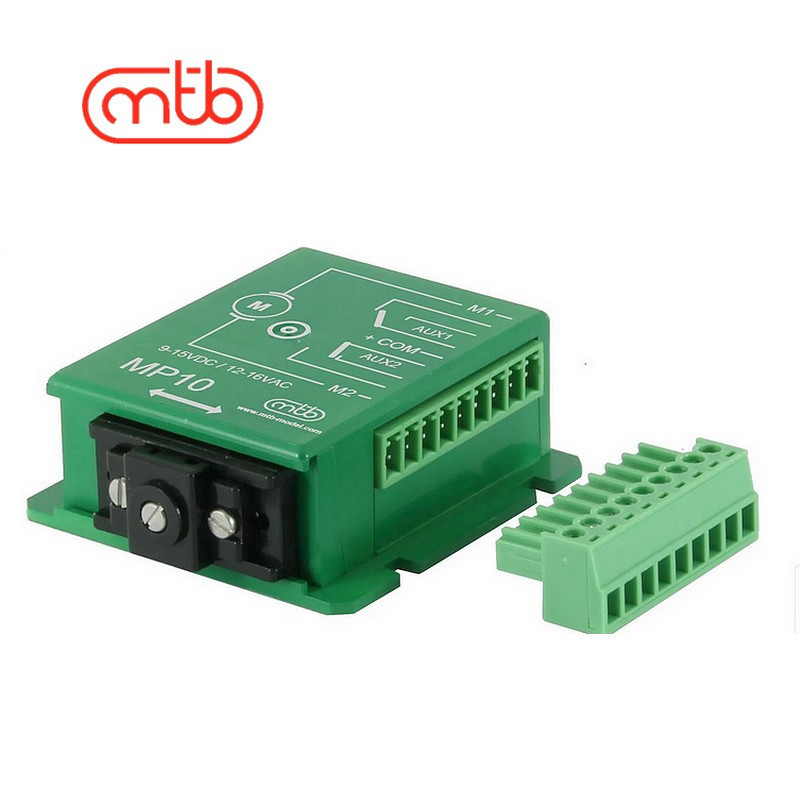

• Installation facile avec un connecteur (bornier) à vis

Sa transmission à engrenage mécanique modifiée du moteur augmente la puissance et ralentit la vitesse de déplacement. La machine à points convient aux appareils de mesure plus grands.

Il dispose de deux contacts de commutation indépendants d'une capacité de 1A.

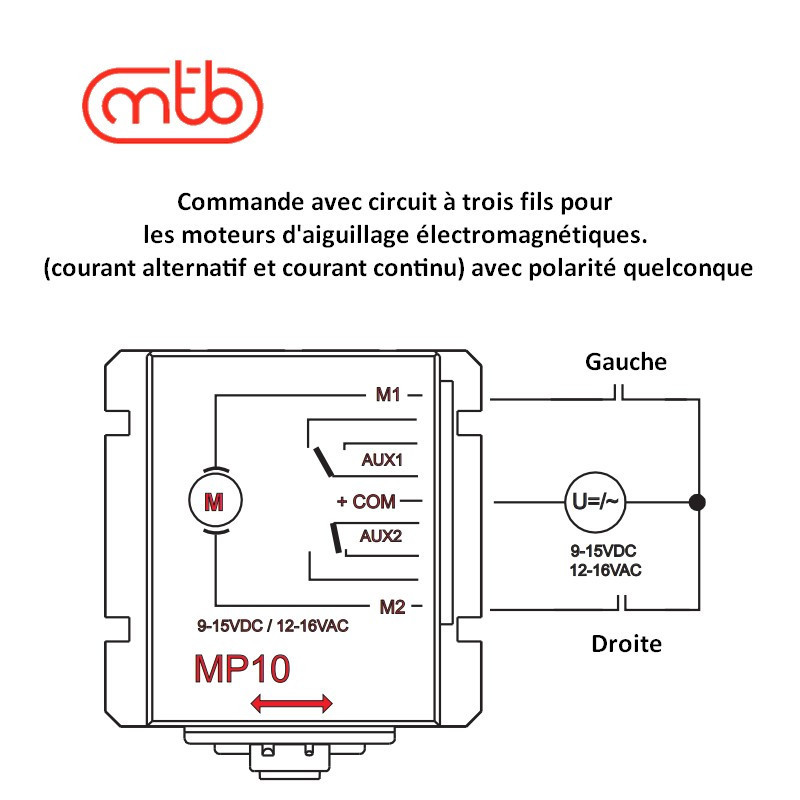

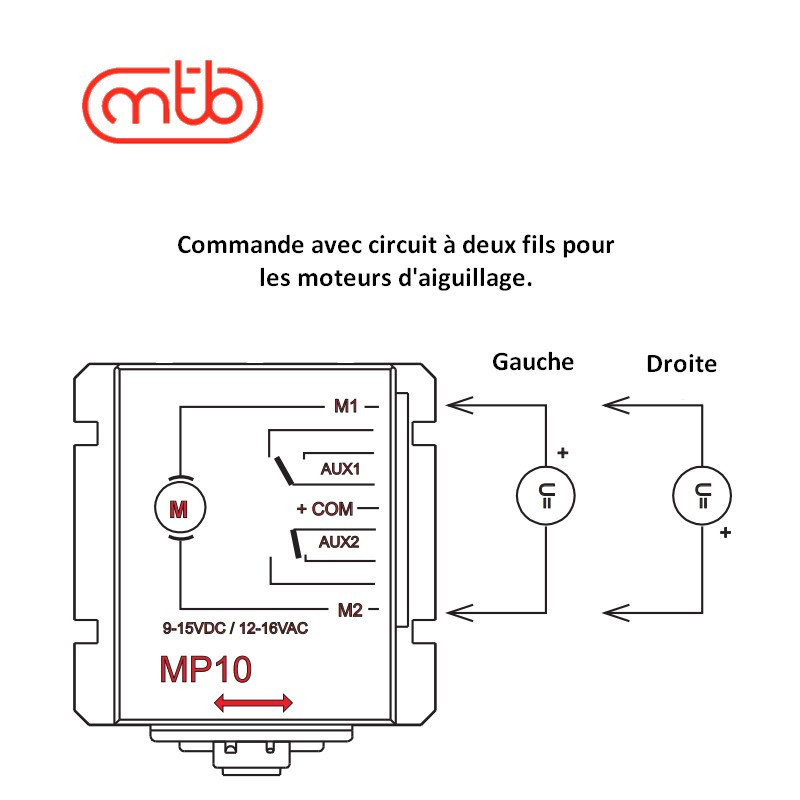

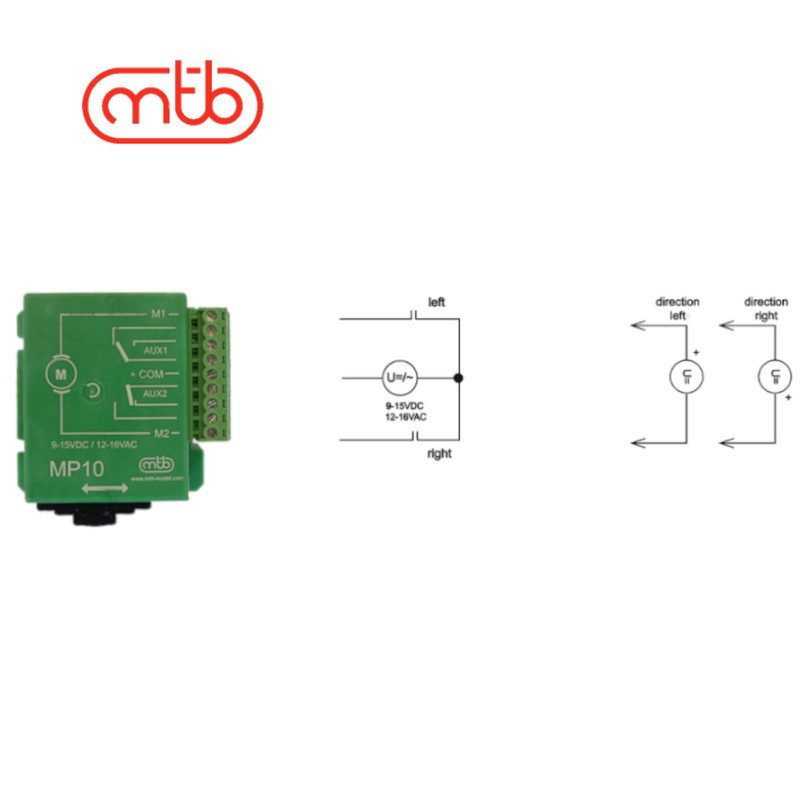

Circuit à deux fils - contrôle de position par la polarité de l'alimentation (comme pour le moteur Tortoise), après avoir atteint la position finale, le moteur s'éteint (circuit final). Possibilité de connexion à trois fils - comme MP1 ou entraînements électromagnétiques.

Le moteur peut être alimenté avec une tension continue (9-15V) ou alternative (12-16V) la consommation est d‘environ 150 mA pendant le mouvement. Le mécanisme comprend des contacts de fin de course, l‘alimentation qui peut être maintenue en permanence est déconnectée automatiquement lorsque la position d‘arrêt est atteinte.

Le MP10 est compatible avec les décodeurs pour accessoires DCC standards comme les Digikeijs, Roco, ESU, LENZ etc.
Le MP10 comprend deux contacts auxiliaires inverseurs 1 A qui sont protégés par un fusible réarmable de 0,5 A.
Ces contacts peuvent être utilisés pour le monitoring de la position, la commande de signaux ou l‘alimentation du coeur d‘aiguille.
